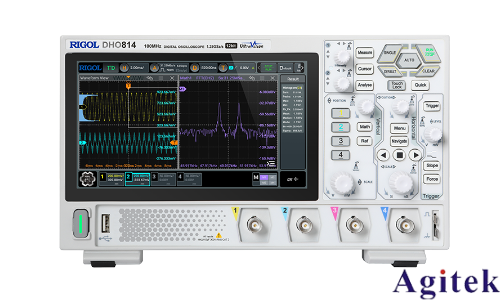

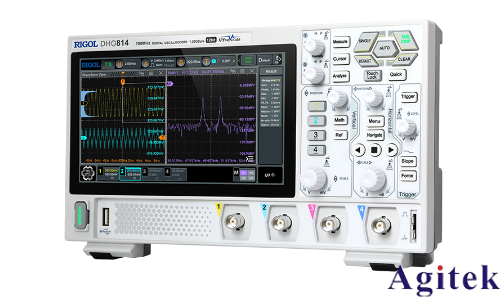

普源示波器 DHO824 在電子信號測量領域應用廣泛，其觸發功能是精準捕獲和穩定顯示目標信號的關鍵，能夠幫助用戶清晰觀察信號細節，深入分析信號特征。以下為您詳細介紹該示波器觸發功能的設置方法。

一、觸發基礎認知

觸發的核心作用是在信號中選定一個特定的事件作為起點，讓示波器以此為基準開始采集和顯示波形，從而確保每次顯示的波形都具有一致性和穩定性，便于觀察與分析。例如，對于周期性的方波信號，合理設置觸發條件后，示波器可每次都從方波的上升沿或下降沿開始顯示，使波形在屏幕上穩定 “定格”。

二、設置觸發源

選擇觸發源通道：按下示波器面板上的 “Trigger” 鍵，進入觸發設置界面。在 “Source”（觸發源）選項中，可選擇需要觸發的信號通道，如 CH1、CH2、CH3、CH4。若要觀測 CH1 通道輸入的信號，將觸發源設置為 CH1；若要基于外部輸入的觸發信號來捕獲波形，則選擇 “EXT”（外部觸發源）。例如，在測量電路中某一特定節點的信號時，把該節點信號接入 CH2 通道，并將觸發源設為 CH2，示波器便會依據該通道信號進行觸發操作。

外部觸發源連接與設置：當選擇外部觸發源時，需將外部觸發信號接入示波器的 “EXT TRIG” 接口。連接后，可在觸發設置界面中設置外部觸發信號的耦合方式（交流 AC、直流 DC）以及觸發斜率（上升沿或下降沿）。若外部觸發信號為脈沖信號，且需在其上升沿觸發示波器，設置觸發斜率為 “Rising”（上升）；若觸發信號存在直流偏置，根據實際情況選擇直流耦合以確保準確觸發。

三、設置觸發類型

1.邊沿觸發：這是最常用的觸發類型。在觸發設置界面的 “Type”（類型）選項中選擇 “Edge”（邊沿）。隨后，可設置觸發沿和觸發電平。比如測量正弦波信號，若要在其上升沿過 0V 時觸發，將觸發沿設為 “Rising”，并調節觸發電平至 0V。當信號電壓上升到 0V 時，示波器立即觸發采集，穩定顯示包含該觸發點的波形，方便觀察正弦波的相位、周期等參數。

2.脈寬觸發：用于捕獲特定脈沖寬度的信號。選擇 “Pulse Width”（脈寬）觸發類型后，可設置脈沖寬度的條件，如 “Greater Than”（大于）、“Less Than”（小于）或 “Between”（介于）某兩個值之間。在檢測電路中的異常窄脈沖干擾信號時，設置脈寬觸發為 “Less Than 100ns”，示波器將只在檢測到脈寬小于 100 納秒的脈沖時觸發，有助于精準定位和分析這類異常信號。

3.視頻觸發：專門針對視頻信號。選擇 “Video”（視頻）觸發類型，對于不同標準的視頻信號，如 NTSC、PAL 等，可在設置中進行相應選擇。同時，還能設置視頻信號的同步類型（行同步、場同步等）。在調試視頻電路，檢查視頻信號的同步穩定性時，視頻觸發功能可確保示波器穩定捕獲視頻信號，輔助技術人員快速排查同步相關的故障。

四、高級觸發設置

1.觸發釋抑設置：在復雜信號測量中，為避免多次觸發導致波形顯示混亂，可設置觸發釋抑時間。在觸發設置界面找到 “Holdoff”（觸發釋抑）選項，通過旋鈕調節釋抑時間。例如，當測量含有多個高頻脈沖群的信號時，適當增加觸發釋抑時間，可使示波器在一次觸發后，在設定的釋抑時間內不再響應新的觸發事件，保證每個脈沖群都能清晰、穩定地顯示在屏幕上，便于準確分析脈沖群的間隔、幅度等參數。

2.觸發延遲設置：按下示波器面板上的 “Horiz” 鍵，進入水平時基設置界面，在其中可找到 “Trigger Delay”（觸發延遲）選項。通過設置觸發延遲，可讓示波器在觸發事件發生后的指定時間開始采集波形。例如，在觀測一個長脈沖信號中的特定細節時，設置觸發延遲為 5μs，示波器將在觸發后延遲 5 微秒開始采集，從而將該細節部分完整地顯示在屏幕中心位置，方便用戶聚焦觀察和測量。

通過合理設置普源示波器 DHO824 的觸發功能，用戶能夠根據不同的信號特性和測量需求，精準捕獲目標信號，為電子電路設計、調試、故障排查以及信號分析等工作提供有力支持。在實際操作中，可結合具體情況靈活調整各項觸發參數，以獲得**的測量效果。
