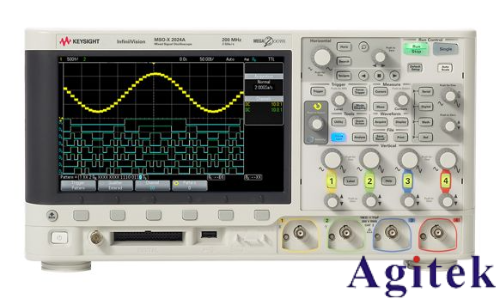

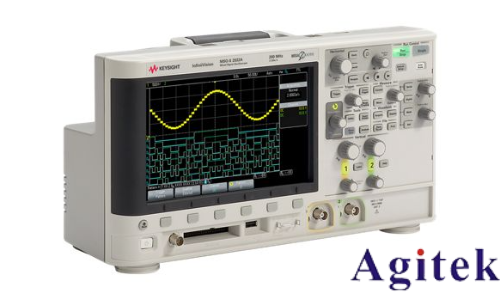

在電子測量工作中，是德示波器 MSOX3024A 的滾動模式為觀測低頻信號或長時間變化的信號提供了便利。它能讓信號波形像在紙帶記錄儀上一樣，從屏幕右側緩慢向左側滾動顯示，有助于技術人員實時捕捉信號細節。以下為您詳細介紹該示波器滾動模式的設置方法。

一、開啟滾動模式

最直接的方式是按下示波器前面板上的 “Roll” 按鍵，按下后，示波器即刻切換至滾動模式。此時，屏幕上原本靜止的波形顯示會轉變?yōu)閯討B(tài)滾動狀態，新采集的波形持續從屏幕右側出現，然后向左滾動。若您在操作面板上未找到明確標注 “Roll” 的按鍵，可按下 “Display” 鍵，在屏幕彈出的顯示設置菜單中，通過旋轉多功能旋鈕選擇 “Acquisition Mode”（采集模式）選項，再按下旋鈕進入子菜單，找到 “Roll” 模式并選中它，按旋鈕確認即可開啟滾動模式。

二、調整滾動模式參數

時基設置：在滾動模式下，合理設置時基至關重要。按下示波器前面板的 “Horiz” 鍵，進入水平時基設置界面。通過旋轉時基設置旋鈕，可以調整時基刻度，例如將時基設置為 100ms/div（每格代表 100 毫秒），這樣能根據信號變化速度，清晰展示信號在時間軸上的變化情況。如果信號變化緩慢，可適當增大時基，如設置為 1s/div；若信號變化相對較快，則減小至 50ms/div 等，以確保波形在屏幕上的滾動速度適宜觀察。

采集參數調整：為了更好地呈現信號細節，還需關注采集參數。按下 “Acquire” 鍵，進入采集設置菜單。在該菜單中，可對采樣率、存儲深度等參數進行調整。MSOX3024A 示波器具備較高的采樣率和較大的存儲深度，對于滾動模式下的信號采集極為有利。通常情況下，保持默認采樣率即可滿足大多數應用場景。但當處理高頻成分復雜的低頻信號時，可適當提高采樣率，比如從默認的 1GSa/s 提升至 2GSa/s，以便更精確地捕捉信號細節。存儲深度方面，若要長時間記錄和觀察信號，可將存儲深度設置為較大值，如示波器支持的最大存儲深度 112Mpts，這樣能存儲更多的波形數據，防止信號數據丟失。

三、利用滾動模式進行測量

在滾動模式設置完成并調整好相關參數后，就可以對信號進行測量與觀察了。當測量低頻信號時，例如頻率在幾赫茲到幾十赫茲的信號，滾動模式下的波形顯示能實時反映信號的變化趨勢，如同觀察一條連續變化的曲線，便于技術人員發現信號中的異常波動、漂移等現象。在停止狀態下，還可以對波形進行放大操作。由于設置了較大的存儲深度，放大后的波形細節能夠清晰呈現，方便技術人員對信號的局部特征，如脈沖寬度、上升時間、下降時間等進行精確測量和分析，為電路故障排查、信號質量評估等工作提供有力的數據支持。

通過以上步驟，您便能熟練設置是德示波器 MSOX3024A 的滾動模式，高效利用其功能對各類信號進行分析處理。在實際操作過程中，可根據具體的信號特點和測量需求，靈活調整各項參數，以獲得**的測量效果。
