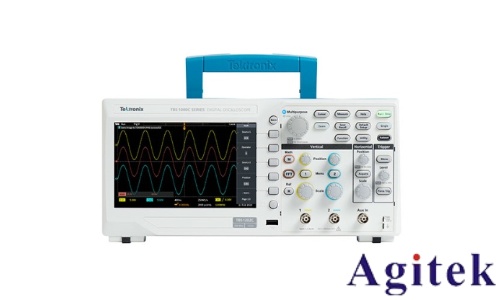

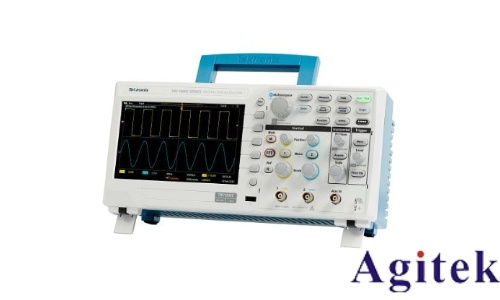

在電子測試測量領域，示波器作為核心工具，其性能直接影響工程師對信號細節的捕捉能力。泰克科技（Tektronix）推出的TBS1000C系列數字存儲示波器，憑借緊湊設計、高性價比與深度集成的教學功能，重新定義了入門級設備的性能邊界，成為教育機構、嵌入式設計工程師及創客社區的理想選擇。

一、技術架構：緊湊機身中的性能突破

1. 7英寸WVGA彩色顯示屏與高分辨率刻度

TBS1000C系列配備7英寸WVGA彩色顯示屏，支持15個水平分度與10個垂直分度，相比傳統示波器，單屏顯示信號量提升50%。這一設計使工程師能夠同時觀察更多波形細節，例如在調試數字總線時，可清晰顯示時鐘信號與數據信號的時序關系，減少縮放操作頻率。

2. 多帶寬選擇與1 GS/s采樣率

系列提供50 MHz至200 MHz帶寬型號，全通道支持1 GS/s實時采樣率，配合20 kpts存儲深度，可平衡采樣率與記錄長度。以TBS1102C（100 MHz帶寬）為例，在50 μs/div時基下，可連續捕獲20 ms信號，完整記錄通信協議幀結構，同時通過峰值檢測模式捕捉瞬態毛刺。

3. 無風扇設計與五年質保

采用無風扇散熱架構，運行噪音低于30 dB，適合實驗室等安靜環境。泰克提供五年標準保修，覆蓋全球主要地區，降低長期使用成本。

二、功能創新：從教學到工程的全場景覆蓋

1. 教育專屬功能：課件系統與HelpEverywhere?

集成課件系統：內置100+實驗室練習模板，支持分步操作指導。例如，在“RC電路充放電”實驗中，學生可按屏幕提示連接探頭、設置觸發條件，并直接捕獲波形數據至實驗報告。

HelpEverywhere?系統：在用戶界面中提供實時提示，例如當用戶啟用FFT功能時，屏幕會彈出“選擇漢寧窗可減少頻譜泄漏”的提示，降低學習門檻。

禁用自動功能模式：教師可關閉自動設置、光標和測量功能，強制學生手動調試，強化對垂直/水平控制、刻度測量等基礎概念的理解。

2. 高級觸發與采集模式

脈沖觸發與欠幅觸發：針對數字信號調試，脈沖觸發可捕獲寬度低于50 ns的窄脈沖，欠幅觸發可識別幅度低于閾值的異常信號。例如，在SPI總線測試中，欠幅觸發可快速定位CS片選信號的異常低電平。

分段存儲（Fast Frame）：將內存劃分為多個片段，支持高采樣率下捕獲多個事件。例如，在捕捉電源紋波中的瞬態毛刺時，Fast Frame模式可保存關鍵波形細節，避免單次采集時間過長導致數據丟失。

3. 自動化測量與雙窗口FFT

32種自動測量：涵蓋頻率、時間、幅度、面積四大類，測量值以透明背景疊加顯示，不遮擋波形。例如，在測量PWM信號時，可同時顯示占空比、頻率、高電平電壓等參數。

雙窗口FFT分析：支持同時顯示時域波形與頻域頻譜，透明讀數顯示FFT設置（如中心頻率、跨度），便于分析信號諧波成分。例如，在音頻信號測試中，可快速識別50 Hz工頻干擾。

4. 數據傳輸與遠程控制

雙USB端口設計：前面板USB主控端口支持U盤存儲波形截圖與設置文件；后面板USB設備端口連接PC后，可通過OpenChoice?軟件實現遠程控制與數據導出。例如，將屏幕圖像直接拖拽至Microsoft Word生成測試報告。

TekScope軟件支持：提供離線分析功能，支持協議解碼（I2C、SPI、CAN等）、趨勢圖繪制與搜索標記，擴展儀器分析能力。

三、應用場景：從課堂到生產線的全鏈路覆蓋

1. 教育領域：理論與實踐的無縫銜接

基礎電路教學：通過課件系統引導學生完成RC/RL電路、二極管特性等實驗，自動生成包含波形截圖與測量數據的報告。

嵌入式系統調試：利用欠幅觸發與脈沖觸發，快速定位數字總線（如I2C、UART）中的通信錯誤，縮短調試時間。

2. 工業測試：高效捕獲偶發故障

生產線檢測：在電源模塊測試中，通過分段存儲功能捕獲啟動瞬間的過沖電壓，結合自動報告功能生成批量測試數據。

汽車電子測試：利用CAN總線解碼功能，實時監測總線電壓是否超出1.5V-3.5V規范范圍，提升生產良率。

3. 研發調試：復雜信號的深度分析

電源完整性測試：通過趨勢圖功能監測輸出電壓的長期穩定性，識別周期性波動或漂移現象。

信號處理實驗：利用數學通道功能實現波形運算（如濾波、微分），分析信號特性。

四、技術參數對比與選型指南

升級建議：

帶寬擴展：通過硬件密鑰將50 MHz升級至100 MHz或200 MHz。

功能擴展：可選配TekScope軟件，實現協議解碼與離線分析。

泰克TBS1000C系列數字存儲示波器通過緊湊設計、高性價比與深度集成的教學功能，打破了傳統入門級設備的性能限制。TBS1000C系列均提供了專業級測試能力與經濟性之間的完美平衡，成為電子測試領域“小身材大能量”的典范之作。
