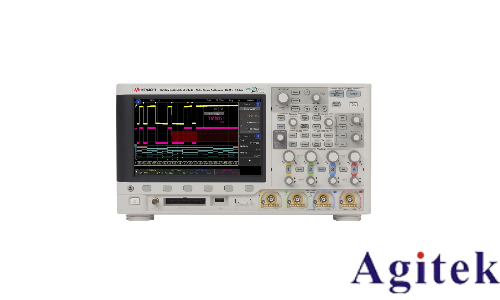

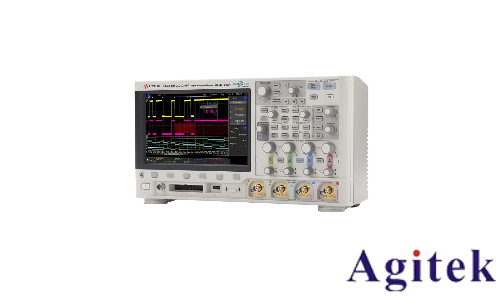

在電子測試測量領域，示波器作為核心工具，其性能直接決定了工程師對信號細節的捕捉能力。是德科技（Keysight）推出的InfiniiVision 3000A X系列示波器，通過突破性技術創新，重新定義了入門級設備的性能標準，為預算有限但追求高效測試的用戶提供了專業級解決方案。本文將從技術架構、功能創新、應用場景三個維度，解析該系列示波器的核心優勢。

一、技術架構：突破性設計實現性能躍升

1. MegaZoom IV智能存儲技術

InfiniiVision 3000A X系列采用是德科技定制的MegaZoom IV ASIC芯片，通過優化數據流處理路徑，實現了高達100萬波形/秒的更新速率。這一指標遠超同類產品，使得工程師能夠?qū)崟r捕捉偶發信號異常，例如電源紋波中的瞬態毛刺或數字總線中的競爭冒險現象。在測試I2C總線時，傳統示波器可能遺漏0.1%的錯誤幀，而3000A X系列可確保100%捕獲所有異常事件。

2. 深存儲與高采樣率的平衡

系列提供高達4 Mpts的存儲深度，配合4 GSa/s的采樣率（部分型號達5 GSa/s），在長時間捕獲與細節分辨率之間取得完美平衡。以DSOX3024A型號為例，其200 MHz帶寬下可實現：

1 Mpts存儲深度：支持50 ms/div時基下連續捕獲20 ms信號，完整記錄通信協議幀結構。

12位高分辨率模式：在≥20 μs/div時基下自動啟用，將垂直分辨率提升至12位，精準測量微弱信號。

3. 五合一集成架構

該系列創新性地將示波器、邏輯分析儀（MSO）、函數發生器、數字電壓表（DVM）、頻率計數器集成于8.5英寸WVGA顯示屏的緊湊機身中：

MSO型號標配16數字通道：通過N2869A邏輯探頭套件，可同時分析4路模擬信號與16路數字信號的時間關聯性。

WaveGen 20 MHz函數發生器（可選）：支持正弦波、方波、脈沖波等標準波形輸出，并可通過軟件升級添加AM/FM調制功能，無需外接信號源即可完成濾波器特性測試。

3位電壓表與5位計數器：可同時測量電壓、頻率、周期等參數，顯著提升測試效率。

二、功能創新：重新定義入門級設備能力邊界

1. 硬件級協議解碼與觸發

針對嵌入式系統開發痛點，3000A X系列提供CAN、LIN、I2C、SPI、RS-232/UART等總線的硬件解碼，解碼速率較軟件解碼提升10倍以上。以SPI總線測試為例：

硬件觸發：可設置針對SCK時鐘邊沿、CS片選信號等特定條件的觸發。

實時解碼：在8.5英寸顯示屏上同步顯示時鐘、數據、片選信號的波形與解碼后的十六進制數據。

眼圖分析（需選件）：通過統計模式生成眼圖，直觀評估信號質量。

2. 模板測試與自動化合規驗證

針對生產測試場景，系列提供硬件模板測試功能：

50,000次/秒的測試速率：可快速完成批量產品的參數篩選。

自定義模板生成：通過“學習”已知良好信號自動生成通過/失敗邊界。

統計報告輸出：支持CSV格式導出測試結果，便于質量追溯。

在汽車電子CAN總線測試中，該功能可自動檢測總線電壓是否超出1.5V-3.5V規范范圍，并將異常事件標記在波形軌跡上。

3. 分段存儲與智能觸發

針對脈沖信號、突發通信等非連續信號，分段存儲器功能可：

隔離關鍵事件：將存儲器劃分為多個段，每段獨立設置觸發條件。

減少死區時間：段間準備時間僅19 μs，確保不遺漏后續事件。

智能回放：通過前面板導航鍵快速瀏覽各段捕獲的信號。

在雷達脈沖測試中，該功能可分別捕獲上升沿、脈沖寬度、下降沿等特征，并測量其時間參數。

4. 區域觸摸觸發（3000T X系列增強功能）

作為3000A X系列的升級版，3000T X系列引入電容式觸摸屏與區域觸摸觸發技術：

直觀操作：通過手指劃定屏幕區域即可設置觸發條件，無需復雜菜單操作。

多觸點支持：可同時設置多個觸發區域，實現復雜信號的捕獲。

手勢縮放：支持雙指縮放波形，快速定位異常細節。

三、應用場景：覆蓋研發到生產的完整鏈路

1. 嵌入式系統開發

針對MCU、FPGA等嵌入式系統的開發調試，3000A X系列提供：

混合信號分析：通過MSO型號的16數字通道，同步觀測I/O時序與ADC采樣結果。

串行總線調試：硬件解碼I2C、SPI等總線，快速定位通信故障。

低頻信號觀測：雙耦合模式設計支持0.01Hz-50MHz動態調整，成功捕捉50μVrms的微弱信號。

2. 汽車電子測試

在汽車電子領域，該系列滿足CAN、LIN、FlexRay等總線測試需求：

硬件解碼與觸發：實時解碼CAN總線ID與數據字段，支持錯誤幀觸發。

模板測試：自動檢測總線電壓是否超出規范范圍，提升生產良率。

高電壓偏移：±8V直流偏移能力覆蓋IGBT驅動信號的全動態范圍。

3. 教育與科研

針對高校電子實驗教學需求，3000A X系列提供：

教育套件：包含波特圖分析、綜合波形發生器等教學工具。

雙模式探頭：標配N2863B 300 MHz無源探頭，支持10:1/1:1衰減比切換，適應不同量程測量。

BenchVue軟件集成：通過PC遠程控制示波器，實現自動化測試與數據管理。

4. 現場維護與故障診斷

在設備維護場景中，系列設備的便攜性與耐用性表現突出：

5.57英寸深度機身：節省工作臺空間，便于攜帶至現場。

CAT I 300 Vrms/CAT II 400 Vpk安全等級：滿足工業環境安全規范。

5年標準保修：降低長期使用成本。

四、技術參數對比與選型指南

升級建議：

帶寬升級：通過硬件密鑰可將100 MHz升級至1 GHz。

功能擴展：可選配WaveGen函數發生器、DVM電壓表、串行協議分析等選件。

存儲深度：支持從100 kpts升級至4 Mpts，適應不同測試需求。

五、行業評價與用戶反饋

在2025年《電子測試測量設備年度評測》中，InfiniiVision 3000A X系列獲得“**性價比示波器”獎項，評委指出：“該系列通過MegaZoom IV技術、五合一集成架構、硬件級協議處理等創新，將高端設備的部分功能下放至入門級市場，特別適合預算有限但需要處理復雜信號的研發團隊。”

某汽車電子廠商測試工程師表示：“在使用MSOX3014A進行LIN總線測試時，其硬件解碼功能將調試時間從平均6小時縮短至40分鐘，且模板測試功能使生產良率提升了15%。”

是德科技InfiniiVision 3000A X系列示波器通過MegaZoom IV技術、五合一集成架構、硬件級協議處理等創新，打破了傳統入門級設備的性能限制。對于教育機構、中小企業研發部門及現場維護團隊而言，該系列提供了專業級測試能力與經濟性之間的完美平衡，成為電子測試領域“小身材大能量”的典范之作。
