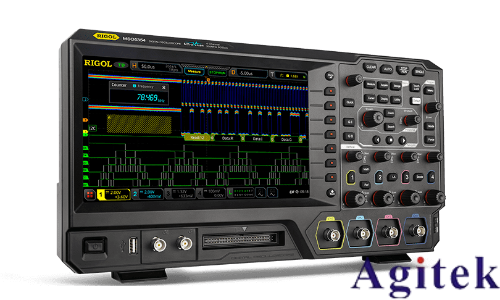

普源示波器MSO5104是一款功能強大的4通道混合信號示波器，適用于電子工程測試、信號分析和故障排查。本文將介紹其基礎操作、關鍵功能及注意事項，幫助用戶快速上手。

一、開機與基本設置

1. 開機：連接電源后按下“Power”鍵，示波器啟動并顯示初始界面。

2. 信號連接：將信號源通過探頭連接到CH1/CH2輸入端口。注意根據信號頻率選擇合適探頭（高頻信號建議使用專用探頭降低阻抗）。

3. 自動設置：按下“Autoset”鍵可自動調整垂直和水平參數，快速顯示波形。如需手動調整，使用“TIME/DIV”旋鈕設置時間刻度，“VOLT/DIV”旋鈕設置電壓刻度。

二、信號測量與參數調整

1. 觸發設置：通過“Trigger”菜單選擇觸發模式（如Auto、Edge、Slope），并調節觸發電平以確保波形穩定顯示。

2. 測量功能：按下“Measure”鍵，可選頻率、幅值、周期等參數，光標功能（Cursors）可手動測量兩點間時間和電壓差。

3. 數學運算：使用“Math”功能對兩通道信號進行加減乘除運算，輔助分析信號關系。

4. 耦合模式：在AC/DC/GND中選擇耦合模式（如AC用于觀察交流信號，DC用于含直流成分的波形）。

三、高級功能應用

1. 雙通道分析：同時啟用CH1和CH2，可對比信號相位差、幅度差，適用于電路調試或信號同步分析。

2. 總線解碼：支持I2C、SPI等協議解碼，通過菜單選擇協議并配置參數（如時鐘頻率），解碼結果以表格形式顯示，便于調試嵌入式系統。

3. 遠程控制：通過網絡、USB或GPIB接口連接電腦，使用官方軟件或SCPI命令實現自動化控制與數據采集。

四、數據保存與導出

1. 屏幕截圖：按下“Save”鍵保存當前波形為BMP或PNG圖片。

2. 波形數據：在“存儲”菜單中選擇“保存波形”為CSV文件，便于Excel分析。

3. 設置保存：保存儀器配置參數，下次可直接調用，提高效率。

4. 外部存儲：插入U盤保存大量數據，擴展存儲容量。

五、注意事項

1. 安全操作：避免輸入超過示波器最大電壓范圍，探頭接地端連接電路公共地。

2. 定期校準：定期校準探頭和儀器以確保測量精度。

3. 環境要求：避免高溫、潮濕環境，使用后及時關閉電源并清潔探頭。

六、故障排查提示

1. 波形失真：檢查探頭連接是否穩固，調整VOLT/DIV至合適范圍。

2. 觸發異常：確認觸發源和模式設置是否正確，嘗試強制觸發（Force Trigger）定位問題。

掌握MSO5104的基礎操作與高級功能，可顯著提升電子測試效率。建議結合用戶手冊深入學習，根據實際需求靈活配置參數。無論是實驗室研究還是工程現場，該示波器都能為信號分析提供可靠支持。
