普源示波器DHO804右下角方波信號的觀察與分析

發布日期:2025-06-16 12:02:44         瀏覽數:

普源示波器DHO804作為一款功能強大的電子測量工具,其界面右下角的方波信號通常承載著重要的調試與校準信息。正確觀察和分析這一信號,不僅能幫助用戶驗證設備狀態,還能為后續的信號測量提供基準。本文將詳細介紹如何解讀DHO804右下角的方波信號,并提供實用技巧。

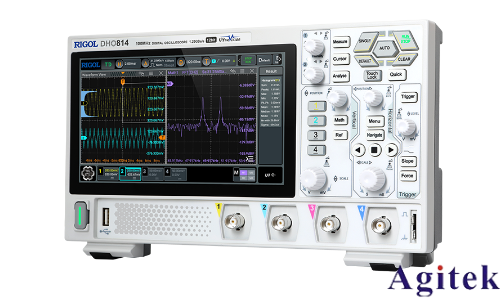

普源示波器DHO804右下角方波信號的觀察與分析(圖1)


一、方波信號的含義與來源

DHO804右下角的方波信號多為示波器內部產生的校準信號,通常為1kHz、2Vp-p的標準方波。該信號用于驗證探頭補償狀態、檢查示波器垂直與水平系統的精度,以及幫助用戶快速調整測量設置。當示波器啟動或進行自校準時,該信號會自動顯示,為用戶提供參考基準。

二、觀察方波信號的步驟

1. 連接與設置檢查:確保探頭正確連接到示波器通道(如CH1),并將探頭衰減比與示波器通道設置匹配(如10:1探頭需將通道衰減設為×10)。

2. 觸發源與模式調整:將觸發源設為顯示方波的通道,觸發模式設為“Auto”或“Edge”,調整觸發電平使波形穩定。

3. 波形顯示優化:通過“TIME/DIV”旋鈕調整水平時基,使方波周期完整顯示;使用“VOLT/DIV”設置垂直靈敏度,確保波形幅度適中,避免溢出或壓縮。

三、關鍵參數分析與校準驗證

1. 波形完整性檢查:理想方波應具有垂直邊緣陡峭、無過沖或振鈴。若出現波形畸變(如尖峰、震蕩),需調整探頭補償電容,直至波形平滑。

2. 頻率與幅度驗證:利用示波器的自動測量功能(MEASURE)獲取方波頻率、峰峰值。若實測值與標準值(1kHz、2Vp-p)偏差超過±3%,需進行示波器自校準或探頭校準。

3. 占空比與相位分析:觀察方波的高電平時間與周期比例,理想占空比應為50%。若存在偏差,可能提示觸發設置或信號源問題。

四、常見問題與解決方案

波形過沖或振鈴:通常由探頭補償不當導致,需使用無感螺絲刀微調探頭補償電容。

信號顯示不穩定:檢查觸發設置是否合理,或是否存在外部電磁干擾。

測量值偏差大:確認探頭連接線無損壞,并執行示波器內部自校準程序。

五、實用技巧與注意事項

1. 定期校準:建議每6個月進行一次內部自校準,確保示波器基準精度。

2. 環境控制:避免在高溫、高濕度或強電磁干擾環境下操作,以降低測量誤差。

3. 探頭維護:定期檢查探頭補償電容和連接線,避免因老化導致測量失真。

4. 數據記錄:利用示波器的截圖或CSV數據導出功能保存方波分析結果,便于后續比對。

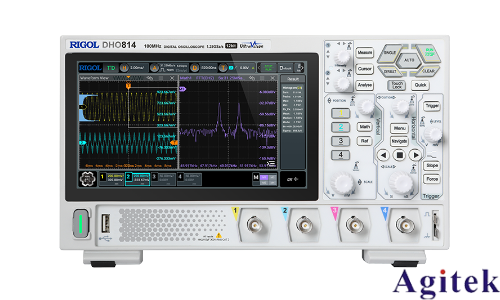

普源示波器DHO804右下角方波信號的觀察與分析(圖2)

正確觀察和分析DHO804右下角的方波信號,是確保示波器測量準確性的關鍵步驟。通過校準驗證、參數測量與調試技巧的結合,用戶不僅能快速排查設備問題,還能大幅提升信號分析的可靠性。掌握這些方法,將為電路調試、故障診斷等工程應用提供堅實的技術支撐。
