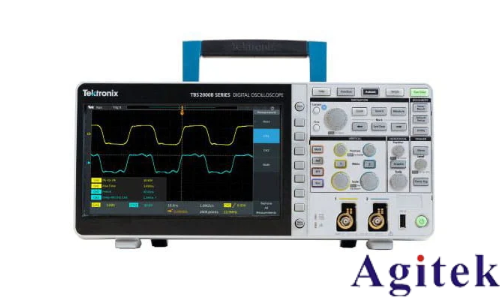

在電子電路調試中，偶發異常信號如瞬時脈沖、幅值突變或邏輯錯誤往往難以捕捉，給故障排查帶來挑戰。泰克2系列示波器憑借其強大的觸發功能和智能捕獲模式，為工程師提供了精準定位偶發信號的解決方案。本文將介紹如何利用該示波器的關鍵功能，高效捕獲并分析這類異常信號。

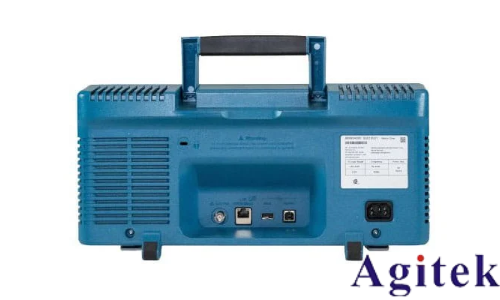

一、優化觸發設置：精準定位異常信號

觸發功能是示波器捕捉偶發信號的核心。泰克2系列支持多種觸發模式，針對不同類型的異常信號，需靈活選擇觸發條件。例如：

1. 邊沿觸發：適用于捕捉信號上升沿或下降沿的異常變化。通過設置觸發電平（如3V上升沿觸發），示波器僅當信號超過設定閾值時才捕獲波形，排除無關信號干擾。

2. 脈寬觸發：針對寬度異常的脈沖信號，可設定脈沖持續時間范圍（如>10ns或<50ns）觸發，快速鎖定特定脈沖。

3. 邏輯觸發：在多通道調試中，通過組合邏輯條件（如AND/OR）觸發，捕獲符合復雜邏輯關系的異常事件。

二、啟用欠幅觸發：捕獲幅值異常信號

偶發信號常伴隨幅值突變，泰克2系列的“欠幅觸發”功能為此量身定制。用戶可設置高低兩條電平線（如2V~4V范圍），當信號幅值落入該區間時觸發捕獲。此功能尤其適用于邏輯信號調試：若信號因噪聲或干擾導致電平偏離閾值，示波器將自動記錄異常波形，避免因幅值錯誤導致的解碼問題。結合脈沖條件設定，可進一步篩選特定脈沖形態的異常信號。

三、分段存儲與長記錄長度：捕捉周期性異常

對于間歇性出現的異常信號，泰克2系列的分段存儲功能可實現長時間連續監測。該功能將記錄長度劃分為多個段，每段獨立捕獲滿足觸發條件的波形。例如，設置5萬次波形采集，示波器可連續記錄每次異常事件，并分析其出現周期、特征差異。同時，高采樣率與長存儲深度（數十M點）確保信號細節無遺漏，便于追溯異常信號的時序關系。

四、智能輔助功能：加速信號分析

泰克2系列還提供多項輔助功能，提升偶發信號捕獲效率：

1. 自動測量：一鍵測量波形參數（頻率、幅值、占空比等），快速識別異常指標。

2. 噪聲過濾：在觸發設置中開啟噪聲抑制，減少雜波干擾，確保觸發準確性。

3. 存儲與回放：捕獲的波形可存儲并離線分析，支持放大、參數標記，便于反復驗證。

五、實戰建議：綜合調試策略

在實際應用中，建議結合信號特性調整參數：對于高頻偶發信號，優先提升采樣率；對于低頻間歇信號，啟用分段存儲。同時，通過示波器的波形模板觸發功能，預設異常波形特征，進一步縮小捕獲范圍。

通過以上方法，泰克2系列示波器能夠?qū)⑴及l(fā)異常信號的捕獲從“碰運氣”轉變?yōu)榫珳?zhǔn)定位。無論是數字電路調試還是復雜信號分析，其靈活觸發與智能存儲功能為工程師提供了可靠的排查工具，大幅提升調試效率。
