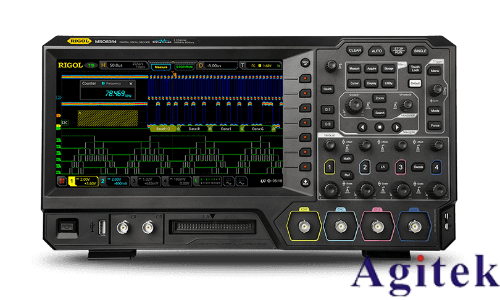

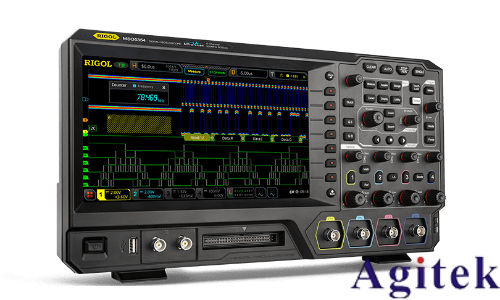

電源環路響應測試是評估電源系統穩定性和動態性能的關鍵方法，通過分析電源在不同頻率下的增益和相位裕度，可判斷其是否存在潛在振蕩風險。普源示波器MSO5000憑借其混合信號觸發、高精度測量及強大的分析功能，成為電源環路測試的理想工具。本文將詳細介紹使用MSO5000完成電源環路響應測試的步驟與要點。

一、測試前準備

1. 設備檢查與預熱：確保示波器MSO5000已通電預熱30分鐘以上，避免溫度漂移影響精度。參考《MSO5000用戶手冊》進行自校正，確保儀器處于**狀態。

2. 連接測試設備：準備示波器校準儀（如Fluke9500B）、信號注入探頭、隔離變壓器等。根據測試需求選擇合適的探頭，高頻信號建議使用低阻抗探頭以減少負載效應。

二、連接與參數設置

1. 信號注入與采集：將信號注入探頭連接至電源反饋環路的關鍵節點（如補償網絡輸入端），示波器CH1通道監測輸入信號，CH2通道監測輸出響應。

2. 參數配置：

設置CH1/CH2垂直檔位（如10mV/div），時間刻度適配響應速度（如10μs/div）。

啟用AC耦合模式，排除直流分量干擾。

打開數學運算功能，通過“CH2/CH1”計算環路增益。

三、觸發與測量

1. 觸發設置：選擇“邊沿觸發”，設置觸發源為CH1（注入信號），調整觸發電平確保波形穩定顯示。

2. 掃頻信號注入：通過外部信號源（或示波器內置信號發生器）向環路注入掃頻信號（頻率范圍覆蓋電源帶寬，如10Hz~1MHz）。

3. 數據采集：?jiǎn)?dòng)掃頻后，觀察CH2通道的響應波形，記錄不同頻率下的增益與相位變化。利用示波器的“頻率響應分析”功能自動繪制波特圖，標注增益交點頻率和相位裕度。

四、數據分析與優化

1. 穩定性判斷：若相位裕度<45°或增益交點頻率過低，說明環路可能不穩定。需調整補償網絡參數（如RC值）重新測試。

2. 細節優化：通過“Zoom”功能放大關鍵頻段波形，分析噪聲或諧振峰值，針對性優化濾波器設計。

五、注意事項

1. 接地隔離：使用隔離變壓器防止地線環路干擾，確保測量精度。

2. 避免過載：注入信號幅度不宜過大（通常<10mV），防止電源進入非線性區。

3. 環境干擾：在屏蔽環境中測試，避免電磁干擾影響高頻響應數據。

通過普源MSO5000的精準測量與自動化分析功能，電源工程師可高效完成環路響應測試，量化評估系統穩定性。結合實時波形與波特圖結果，能快速定位設計缺陷，優化電源動態性能。掌握這一測試方法，將為產品開發與故障診斷提供有力支持。
