泰克示波器TBS1102X頻譜分析功能

發布日期:2025-05-26 15:04:46         瀏覽數:

在電子信號分析領域,頻譜分析是揭示信號頻率成分、噪聲分布及諧波特性的核心手段。泰克示波器TBS1102X憑借其強大的頻譜分析功能,為工程師與科研人員提供了破解復雜信號頻域特性的利器,尤其在通信、電源紋波檢測、音頻系統調試等場景中展現出卓越性能。

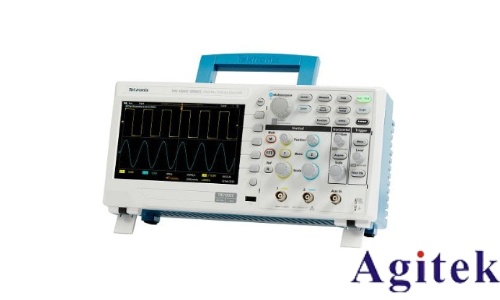

泰克示波器TBS1102X頻譜分析功能(圖1)


一、技術核心:硬件與算法的雙重保障

TBS1102X示波器搭載200MHz高帶寬與500MS/s高速采樣率,結合8M深存儲深度,確保高頻信號與瞬態細節的精準捕獲。其頻譜分析功能基于快速傅里葉變換(FFT)算法,可將時域信號實時轉換為頻譜圖。用戶可通過選擇Hanning、Blackman-Harris等窗口函數優化分析效果:例如Hanning窗抑制諧波泄漏,適用于電機驅動信號;Blackman-Harris窗則進一步降低旁瓣干擾,適用于復雜混合信號。此外,示波器支持1~256次平均功能,通過多次疊加抑制隨機噪聲,提升頻譜信噪比。

二、實戰應用:靈活設置與精準測量

在電源紋波分析中,用戶可啟用20次平均并選擇Blackman窗,配合dBV RMS垂直標度,精準定位50Hz/60Hz工頻干擾及高頻開關噪聲。面對方波信號時,通過調整窗口類型(如矩形窗觀察泄漏現象,Hanning窗平滑邊緣),直觀呈現基波與奇次諧波的幅頻關系。示波器還提供光標定位功能,用戶可一鍵標記頻譜峰值,讀取頻率、幅度及相位參數,輔助故障溯源。例如,在無線通信測試中,工程師能通過頻譜圖快速識別載波頻率偏移或帶外雜散。

三、智能聯動:時頻域雙向分析

TBS1102X突破傳統頻譜分析的局限性,實現時域與頻域數據的聯動調整。用戶可在頻譜窗口同步觀察時域波形,通過縮放頻率軸(如10kHz/div)或輸入目標頻段,動態追蹤信號變化。垂直標度切換(線性RMS與dBV RMS)更便于對比信號強度,例如在音頻系統測試中,dB刻度直觀呈現不同頻段的聲壓級差異。

四、高效操作:一鍵優化與數據導出

示波器界面采用模塊化設計,用戶僅需通過旋鈕與菜單即可完成關鍵設置:調整記錄長度提升頻率分辨率(Δf=Fs/N),啟用峰值檢測捕獲隱藏的窄帶干擾。測量結果支持CSV格式導出,配合PC端軟件實現深度分析,如MATLAB頻譜細化或噪聲譜建模。此外,示波器開放式架構兼容第三方插件,擴展了自動化測試與遠程監控的可能性。

泰克示波器TBS1102X頻譜分析功能(圖2)


泰克TBS1102X的頻譜分析功能,不僅為工程師提供了從信號捕獲到參數解讀的全鏈路工具鏈,更通過智能化設置降低了頻域分析的技術門檻。無論是調試精密電子設備的諧波干擾,還是解析無線通信的頻譜合規性,這款示波器均以高性能與靈活性,成為現代電子測試不可或缺的頻域分析平臺。
