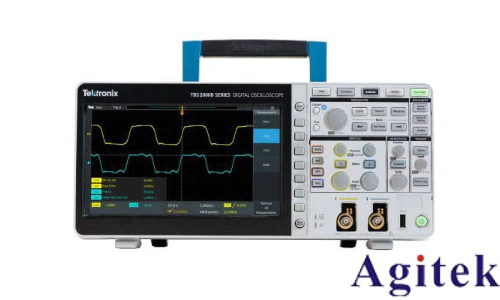

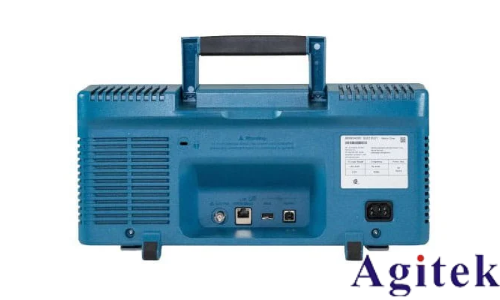

在電子信號的測量與分析工作中，泰克示波器 TBS1102X 是工程師們的得力助手。而觸發功能作為示波器的核心功能之一，就像是示波器的 “指揮家”，決定著示波器何時開始采集信號、如何穩定地顯示波形。理解并掌握 TBS1102X 觸發功能的設置，對于準確觀察和分析信號至關重要，接下來我們就深入探討其作用與設置方法。

觸發功能的重要作用

在實際的信號測量場景中，信號往往是復雜多變的。如果示波器沒有觸發功能，就會像一個無目的的 “記錄者”，持續不斷地采集并顯示信號，這可能導致屏幕上的波形雜亂無章、閃爍不定，根本無法清晰觀察信號的特征。例如，當測量一個周期性的脈沖信號時，若沒有觸發設置，每次采集到的信號起始點都不一樣，在屏幕上顯示的波形就會重疊交錯，難以分辨出信號的周期、脈寬等關鍵參數。

而觸發功能的存在，能讓示波器有針對性地捕獲特定條件下的信號。它就像一個 “守門人”，只有當信號滿足預先設定的觸發條件時，示波器才會開始采集并顯示波形。這樣一來，屏幕上就能穩定地顯示出符合要求的信號片段，使工程師可以清晰地觀察信號的細節，如上升沿、下降沿、脈沖寬度等，進而準確測量信號的各種參數，無論是分析電路故障，還是評估電路性能，都離不開觸發功能的支持。

泰克示波器 TBS1102X 觸發功能的設置選項及作用

觸發源選擇

泰克示波器 TBS1102X 提供了多種觸發源選項，包括通道觸發（如 CH1、CH2）、外部觸發、交流電源觸發等。通道觸發是最常用的方式，當我們要測量某個通道輸入的信號時，選擇對應的通道作為觸發源，示波器就會依據該通道的信號來判斷是否觸發。例如，測量 CH1 通道輸入的音頻信號，將觸發源設為 CH1，示波器就能根據音頻信號的變化進行觸發。外部觸發則適用于利用外部信號來控制示波器觸發的場景，比如在多設備協同測試時，使用一個穩定的外部信號作為觸發源，確保各個設備的測試同步進行。交流電源觸發可用于以交流電源信號作為觸發條件的情況，在測試與市電相關的電路時，這種觸發源設置能幫助我們觀察信號與市電的同步關系。

觸發模式設置

TBS1102X 常見的觸發模式有自動觸發、正常觸發和單次觸發。自動觸發模式下，示波器會在沒有觸發信號時也持續顯示掃描線，一旦檢測到滿足觸發條件的信號，就會穩定顯示波形。這種模式適合快速觀察信號的大致形態，在初步調試電路、不確定信號特性時非常實用。正常觸發模式則更加 “嚴格”，只有當信號滿足觸發條件時，示波器才會觸發并顯示波形，若一直沒有滿足條件的信號，屏幕上就不會更新波形。該模式常用于捕捉特定條件下的信號，比如檢測電路中偶爾出現的異常脈沖信號。單次觸發模式，顧名思義，在觸發一次后就停止采集，適合捕捉單次出現的瞬態信號，如電路上電瞬間的沖擊信號，避免信號重復顯示導致觀察混亂。

觸發電平與觸發沿設置

觸發電平?jīng)Q定了信號在什么電壓值上觸發。通過調節觸發電平，我們可以讓示波器在信號的特定電壓位置開始采集。例如，對于一個有直流偏置的交流信號，合理設置觸發電平，就能確保每次觸發都從交流信號的同一相位開始，使波形穩定顯示。觸發沿設置則分為上升沿觸發和下降沿觸發。上升沿觸發時，當信號從低電平上升到觸發電平的那一刻，示波器觸發；下降沿觸發反之。這兩種設置可以根據信號的特征和我們的觀察需求來選擇。比如，測量一個脈沖信號的上升時間，選擇上升沿觸發就能精準捕捉到信號上升的起始點。

觸發功能的設置方法與實際操作

基本設置步驟

首先，按下 TBS1102X 操作面板上的 “Trigger” 按鍵，屏幕上會彈出觸發設置菜單。在菜單中，通過旋轉多功能旋鈕或使用方向鍵，選擇觸發源，將其設置為對應的信號輸入通道或其他合適的觸發源。接著，選擇觸發模式，根據測試需求在自動觸發、正常觸發、單次觸發中做出選擇。然后，調節觸發電平旋鈕，觀察屏幕上的波形變化，將觸發電平調整到合適的位置，使波形穩定顯示。最后，根據信號特點設置觸發沿，完成觸發功能的基本設置。

實際案例操作

假設我們要測量一個頻率為 10kHz 的方波信號，并觀察其上升沿的細節。在觸發設置時，將觸發源設為信號輸入的通道（如 CH1），觸發模式選擇正常觸發，因?yàn)槲覀儾恍枰掷m(xù)顯示波形，只想穩定觀察特定的方波信號。調節觸發電平，使方波信號每次上升到一定電壓時觸發，再將觸發沿設置為上升沿觸發。此時，屏幕上就能穩定、清晰地顯示出方波信號的上升沿部分，方便我們進一步分析其上升時間等參數。

掌握泰克示波器 TBS1102X 觸發功能的設置，能夠讓我們?cè)陔娮有盘?hào)測量中更加得心應手。通過合理選擇觸發源、觸發模式，精準調節觸發電平與觸發沿，我們可以穩定地捕獲并清晰觀察各類信號，為電子電路的設計、調試和優化提供可靠的數據支持。
