諧波是指頻率是基波頻率的整數倍的周期性波形成分。在電力系統中，諧波問題會導致電力質量下降，給電力設備和系統帶來損害。因此，準確測量和分析諧波信號對于確保電力系統的可靠性和穩定性至關重要。本文將重點介紹使用是德示波器進行諧波測試的原理、步驟和技巧。

　　諧波信號的特點

　　諧波信號是由基波信號的整數倍頻率成分疊加而成的。它們可能是電力系統中的電流或電壓波形的諧波成分。諧波信號具有與基波頻率相對應的諧波次數，這些諧波次數以及各個諧波的振幅和相位關系對電力系統的性能產生影響。

　　是德示波器的原理

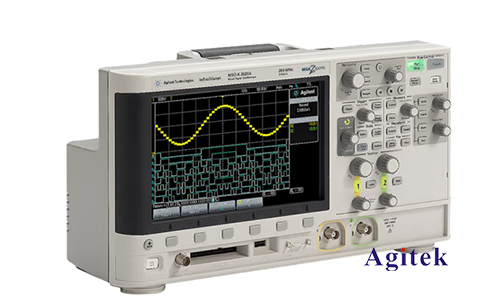

　　是德示波器是一種測量電壓、電流和其他信號波形的電子儀器。它通過將電信號轉換為可見的圖形來顯示波形。是德示波器的主要組成部分包括垂直放大器、水平放大器、觸發電路和顯示屏。示波器可以通過調整垂直和水平放大倍數來測量和顯示輸入信號的振幅、頻率、相位和時間間隔。

　　使用是德示波器測量諧波信號的步驟

　　連接示波器：將是德示波器的探頭連接到要測量的電路或設備上，確保正確接地以避免干擾。

　　設置垂直放大倍數：根據測量對象的信號幅值范圍，調整示波器的垂直放大倍數，使得諧波信號的振幅能夠在屏幕上合適地顯示。

　　設置水平時間基準：根據測量對象的信號頻率，選擇合適的水平時間基準，使得諧波信號的周期能夠在屏幕上完整顯示。

　　觸發設置：選擇合適的觸發模式和觸發電平，確保示波器能夠穩定地捕獲和顯示諧波信號。

　　諧波分析：觀察屏幕上的波形，識別并分析諧波信號的幅值、頻率和相位關系。可以使用示波器的測量功能

　　諧波掃描功能：一些先進的示波器提供諧波掃描功能，可以自動檢測和分析諧波信號的存在和特征。通過設置掃描范圍和精度，示波器可以快速識別并顯示各個諧波成分的振幅和相位信息。

　　波形捕獲和存儲：是德示波器通常具有波形捕獲和存儲功能，可以記錄并保存諧波信號的波形數據供后續分析和比較。這對于長時間監測和故障診斷非常有用。

　　數據分析：利用示波器提供的數據分析功能，可以對諧波信號進行更深入的研究。通過進行傅里葉變換或頻譜分析，可以得到諧波成分的頻譜圖，并進一步了解諧波信號的組成和特性。

　　是德示波器諧波測試的注意事項和技巧

　　確保示波器的校準和穩定性，以獲得準確可靠的測量結果。

　　針對特定的諧波頻率，選擇合適的垂直和水平設置，以保證信號在屏幕上顯示清晰可見。

　　避免干擾源：在測試過程中，要盡量減少外部干擾源對測量結果的影響，例如電磁干擾、接地問題等。

　　多次測量和平均：對于不穩定或有噪聲的諧波信號，可以進行多次測量并取平均值，以提高測量的準確性和可靠性。

　　結合其他測量設備：示波器可以與其他測量設備結合使用，如功率分析儀、諧波分析儀等，以獲得更全面的諧波測試和分析結果。

　　是德示波器是一種強大的工具，可以用于測量和分析諧波信號。通過正確設置示波器的參數并運用相應的技巧，我們可以獲得準確的諧波測量結果，進一步分析和解決電力系統中的諧波問題。諧波測試對于確保電力系統的穩定運行和保證電力質量至關重要，因此，掌握示波器諧波測試技術對電力工程師和技術人員具有重要意義，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
