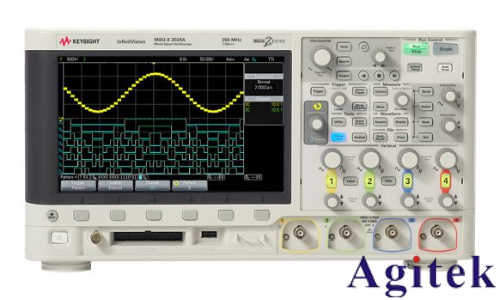

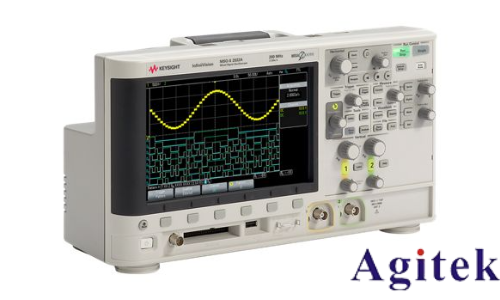

在電子測量領域，是德示波器 MSOX2002A 以其卓越性能與豐富功能，成為工程師、科研人員的得力助手。其具備 70MHz 帶寬，擁有 2 個模擬通道和 8 個數字通道，搭配 8.5 英寸 WVGA 顯示屏，為精準測量與信號觀察提供了有力支持。下面為您詳細介紹其使用方法。

前期連接與準備

1.電源連接與開機：將示波器電源線接入穩定的 220V 交流電源插座，確保供電穩定。按下電源開關，示波器啟動并進行自檢，待自檢完成，屏幕正常亮起，表明儀器準備就緒。

2.探頭連接與設置：根據測量需求選擇合適探頭。測量常規信號，無源探頭即可；測量高頻或微小信號，則需有源探頭。以測量模擬通道 1 信號為例，將探頭的 BNC 插頭牢固插入示波器通道 1 的 BNC 插座并旋緊，同時將探頭接地夾連接到被測電路的接地端，保證測量參考地一致，減少信號干擾。若使用 10:1 無源探頭，需在示波器中設置對應的探頭衰減比。對于數字通道，連接好相應的邏輯探頭，確保各通道連接無誤。

基礎設置操作

1.通道設置：按下面板上的 “CH1” 按鍵（若測量其他通道，對應選擇），選中通道 1。在通道設置菜單中，可調整耦合方式。測量含直流分量信號，選直流（DC）耦合；僅觀察交流信號，選交流（AC）耦合以去除直流成分。依據探頭實際衰減比，設置探頭衰減系數。例如，10:1 探頭對應設為 10。還可設置帶寬限制，測量低頻信號時，設為 20MHz 可有效濾除高頻噪聲，提高測量準確性。

2.時基設置：轉動 “TIME/DIV” 旋鈕調節時基，時基決定屏幕上每個水平格代表的時間長度。如測量頻率 1kHz 的信號，其周期為 1ms，可將時基設為 500μs/div 或 1ms/div，使屏幕能完整呈現 1 - 2 個信號周期，便于觀察信號全貌。

3.垂直檔位設置：通過 “VOLTS/DIV” 旋鈕設置垂直檔位，即每個垂直格代表的電壓幅度。根據預估的被測信號幅度，合理調整垂直檔位。假設預估信號峰峰值為 5V，將垂直檔位設為 1V/div，能讓信號波形在屏幕垂直方向占據合適范圍，清晰展示信號細節。

觸發設置要點

觸發功能對穩定捕獲和顯示重復信號至關重要。MSOX2002A 示波器具備多種觸發模式，如自動、常規、單次觸發，常用的邊沿觸發適用于多數周期性信號。

1.觸發模式選擇：按下 “TRIGGER MENU” 按鈕，在觸發菜單中，自動觸發模式下，無論觸發條件是否滿足，示波器都會自動掃描顯示波形，適合快速查找信號；常規觸發模式僅在觸發條件滿足時才掃描更新波形，用于分析周期性信號、觀察穩定波形細節；單次觸發模式觸發一次后停止掃描，需手動重啟，適用于捕獲單次事件，如瞬態故障、脈沖信號。

2.觸發電平調整：旋轉 “LEVEL” 旋鈕，把觸發電平設定在信號有效電平范圍。對于幅值 3V 的正弦信號，將觸發電平設為 1.5V 左右，示波器便能在信號上升沿或下降沿達到該電平時觸發，穩定顯示波形，避免波形跳動、閃爍等不穩定情況。

3.觸發源確定：依據測量情況，將觸發源設為連接被測信號的對應通道。若測量通道 1 信號，觸發源就設為 “CH1”，確保觸發信號來源精準，為穩定測量奠定基礎。還可選擇外部觸發，通過 Ext Trig 輸入端口連接獨立觸發信號，用于同步多設備測量。

信號測量與分析

1.測量操作：完成上述設置后，將探頭接觸被測信號源，示波器屏幕應立即顯示出信號波形。若波形顯示不理想，如不穩定、密集或異常，可返回相應設置菜單，微調時基、垂直檔位、觸發等參數。例如波形太密集，可適當增大時基；波形跳動，重新校準觸發電平，直至獲得清晰、穩定的信號波形。

2.參數測量：MSOX2002A 示波器能自動測量信號多種參數，如峰峰值、頻率、周期、上升時間、下降時間等。按下 “MEASURE” 按鈕，在測量菜單中勾選所需測量參數，示波器便會自動計算并在屏幕醒目位置顯示測量結果，為分析信號提供數據支撐。若需手動測量，可利用示波器的光標功能，按下 “CURSOR” 按鈕，通過旋轉旋鈕移動光標，測量信號的任意兩點間的時間、電壓等參數。

3.數據分析：利用示波器的數學運算功能，如加法、減法、乘法、除法以及快速傅里葉變換（FFT）等，對信號進行進一步分析。例如，使用 FFT 功能可將時域信號轉換為頻域信號，便于觀察信號的頻率成分。按下 “MATH” 按鈕，選擇相應的數學運算功能，并根據需要設置參數，即可在屏幕上顯示運算結果。對于混合信號測量，可利用數字通道對數字信號進行解碼分析，如 CAN、LIN、I2C、SPI 等硬件串行分析選件，可迅速完成串行總線解碼。

數據存儲與導出

若需留存測量數據或波形，操作簡便。將 U 盤插入示波器 USB 接口，按下 “STORAGE” 按鈕，在存儲菜單中，按需選擇保存類型（如波形存為 BMP 格式，數據存為 CSV 格式）和保存位置（選定 U 盤），接著輸入文件名，確認保存即可。后續可將 U 盤連到計算機，進一步查看、分析數據，方便數據管理與后續處理。此外，可使用標準的 BenchVue 軟件，自動執行測試并收集數據，實現遠程控制、數據記錄和自動化測試功能 。
