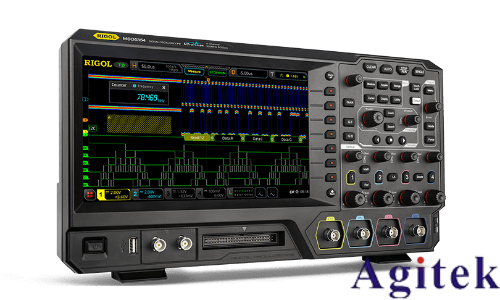

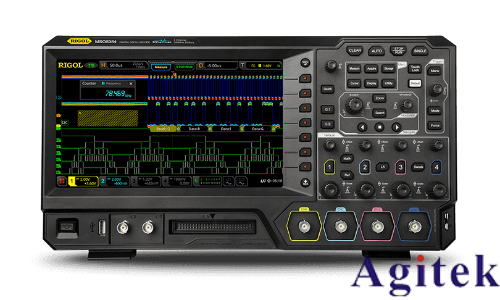

電源設計作為電子系統的核心環節，對效率、穩定性及電磁兼容性要求極高。普源MSO5000混合信號示波器憑借其強大的混合信號分析能力、高性能參數與多功能集成特性，為電源設計工程師提供了精準、高效的測試工具，助力解決復雜電源系統的調試與優化難題。

一、開關電源分析與瞬態響應測試

開關電源中的高頻開關動作伴隨復雜的模擬與數字信號交互。MSO5000支持高達350MHz的帶寬與8GSa/s實時采樣率，可精準捕獲MOSFET開關波形、變壓器次級電壓等高頻信號。其混合信號觸發功能可同步監測模擬電壓與數字控制信號（如PWM驅動信號），通過設置電壓閾值與邏輯組合觸發條件，快速定位開關頻率異?；蚩刂菩盘栄舆t導致的效率下降問題。結合200Mpts超長存儲深度，工程師能完整記錄負載突變時的瞬態響應，分析電壓過沖、紋波等關鍵指標。

二、噪聲與穩定性問題定位

電源設計中的噪聲來源復雜，MSO5000的波形捕獲率高達50萬次/秒，配合硬件級觸發響應，能實時捕獲偶發噪聲、毛刺等異常信號。豐富的協議解碼功能可同步分析電源管理芯片的通信總線（如I2C、SPI），排查數字控制指令引發的干擾。此外，示波器內置的頻譜分析模塊可直觀展示頻域特征，幫助工程師識別EMI輻射源，優化濾波電路設計。

三、環路穩定性測試與優化

MSO5000標配的伯德圖功能為電源環路設計提供關鍵支持。通過一鍵生成開環傳遞函數的幅頻/相頻曲線，工程師可量化分析相位裕度與增益裕度，判斷反饋環路的穩定性。例如，在調試開關電源補償網絡時，可直接觀測不同參數下的相位穿越頻率，避免系統振蕩風險，大幅縮短設計迭代周期。

四、集成化工具提升效率

作為“七合一”儀器，MSO5000集成邏輯分析儀、頻譜儀、任意波形發生器等功能，減少設備切換成本。例如，利用內置信號源模擬負載變化，同步觀測電源響應，完成閉環測試。9英寸多點觸控屏與Web遠程控制功能進一步簡化操作：工程師可通過手勢縮放波形，或遠程調用示波器進行自動化測試，提升團隊協作效率。

五、靈活配置應對多樣化需求

產品支持帶寬、通道數及分析功能的軟件升級，降低初期投入壓力。例如，電源模塊開發初期可選用基礎配置，后續根據實際需求擴展數字通道或增加電源分析選件，實現資源動態適配。

在電源設計日趨復雜的背景下，普源MSO5000通過混合信號觸發同步技術、高性能參數與智能分析功能，為工程師提供了從信號捕獲到系統優化的全流程解決方案。無論是消費電子的緊湊電源，還是工業級大功率系統，該示波器均能有效提升設計可靠性，加速產品落地。
