普源示波器DHO4404光標測量功能

發布日期:2025-05-21 14:07:46         瀏覽數:

普源示波器DHO4404作為一款高性能電子測量?jī)x器,其光標測量功能為工程師和技術人員提供了精確的信號分析手段。這一功能不僅能快速獲取信號的幅度、時間、頻率等關鍵參數,還能通過直觀的光標定位實現復雜波形的深度解析,成為電子設計、故障診斷與信號調試中的核心工具。

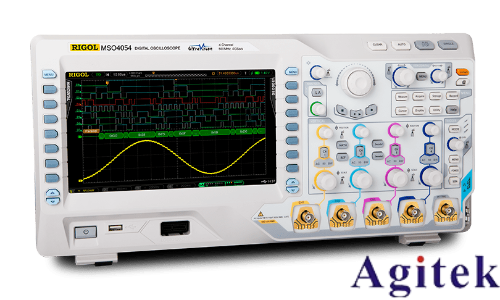

普源示波器DHO4404光標測量功能(圖1)


一、光標測量功能的基本原理與優勢

光標測量通過示波器屏幕上的可移動光標,對波形特征點進行精準定位,并通過計算光標間的差值獲取參數。相比自動測量模式,光標測量允許用戶自定義測量區域,適用于需要手動校準或分析波形局部特征的場景。例如,在驗證自動測量結果的準確性、分析信號邊緣細節或捕捉瞬時異常時,光標測量展現出更高的靈活性與精度。

二、操作步驟:精準定位與參數讀取

1. 啟用光標功能:通過示波器菜單或面板快捷鍵進入“光標模式”,選擇水平光標或垂直光標。水平光標用于時間參數測量,垂直光標用于幅度參數測量。

2. 定位特征點:移動光標至波形的關鍵點(如上升沿、峰值、周期起點),光標位置將實時顯示對應的電壓值或時間值。

3. 參數計算:例如,測量頻率時,將水平光標置于相鄰兩個周期的起點,讀取Δt時間差,頻率f=1/Δt;測量峰峰值時,垂直光標分別定位最高點與最低點,直接讀取差值。

4. 數據鎖定與記錄:通過示波器的存儲功能保存測量結果,或通過USB接口導出數據以供進一步分析。

三、應用場景:從調試到驗證的多維度支持

1. 電子電路調試:在分析放大電路失真時,通過光標測量信號的峰峰值與失真波形的時間偏移,定位失真源。

2. 通信協議解碼:對脈沖信號的寬度與相位進行精確測量,驗證數字通信時序是否符合協議標準。

3. 故障診斷:在復雜波形中捕捉短暫異常脈沖,通過光標定位其時間位置與幅度,快速定位故障點。

4. 學術研究:在信號處理實驗中,手動測量波形特征以驗證理論模型的精度。

四、注意事項與技巧

觸發設置優化:使用邊沿觸發模式穩定波形顯示,避免因觸發不穩定導致光標定位偏差。

探頭補償校準:定期校準探頭確保測量精度,尤其在高頻信號測量中避免因探頭延遲引入誤差。

時基與靈敏度匹配:根據信號頻率調整時基(如微秒/格)與垂直靈敏度(伏特/格),確保波形在屏幕中完整顯示且刻度精確。

普源示波器DHO4404光標測量功能(圖2)

普源示波器DHO4404的光標測量功能,以直觀的操作界面與高精度定位能力,為工程師提供了從基礎參數測量到復雜信號分析的完整解決方案。掌握這一功能,不僅能提升調試效率,更能在精密電子系統設計中挖掘更深層次的信號特征,成為電子工程領域的不可或缺的技術利器。
