羅德與施瓦茨示波器R&S?RTO64測量直流電壓教程

發布日期:2025-05-21 13:45:07         瀏覽數:

作為電子工程師和愛好者必備的工具,示波器在測量直流電壓時能提供精準的數據支持。本文將詳細介紹如何使用羅德與施瓦茨示波器R&S?RTO64測量直流電壓,幫助您快速掌握操作步驟與注意事項。

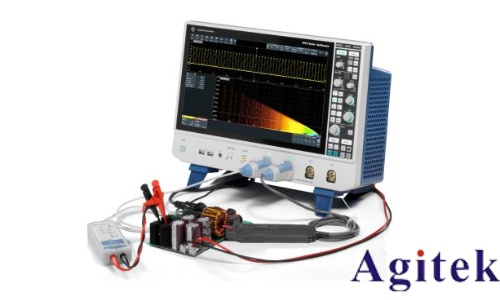

羅德與施瓦茨示波器R&S?RTO64測量直流電壓教程   (圖1)


一、連接與基礎設置

1. 連接探頭:將示波器探頭連接至待測電路。確保探頭接地線連接至電路地線,信號線接觸待測點。注意根據電壓范圍選擇合適的探頭衰減比(如1X或10X)。

2. 輸入耦合選擇:將示波器輸入耦合模式切換至“DC”,確保同時測量信號的直流與交流成分。

3. 觸發設置:選擇“邊沿觸發”模式,調整觸發電平使波形穩定顯示。若信號穩定,可適當關閉觸發功能。

二、參數調整與測量

1. 垂直刻度設置:通過旋鈕或菜單調整垂直靈敏度(如每格500mV),使波形在屏幕中央清晰顯示。若波形超出屏幕范圍,增大靈敏度;若顯示過小,則減小靈敏度。

2. 時基調整:設置水平時基(如每格1ms),確保波形在時間軸上完整顯示。

3. 讀取直流電壓:

    觀察波形:直流電壓表現為水平直線。

    確定零電壓線:將輸入耦合切換至“GND”,調整垂直位移旋鈕使時基線位于屏幕中央或指定刻度線。

    切換回“DC”模式,記錄波形直線與零電壓線的垂直距離(單位:格)。

    計算電壓值:直流電壓(V)= 垂直距離(格)× 垂直靈敏度(V/格)。

三、注意事項

1. 探頭選擇:高壓測量需使用專用高壓探頭,避免損壞設備。

2. 量程匹配:預估電壓范圍并選擇合適的垂直靈敏度,避免過載或分辨率不足。

3. 環境干擾:使用屏蔽線纜,避免電磁干擾。必要時開啟示波器的帶寬限制功能。

4. 數據記錄:及時保存測量數據(如CSV格式),便于后續分析。

四、進階技巧

自動測量功能:啟用示波器的自動測量功能,直接讀取直流電壓數值。

校準驗證:定期使用示波器內置校準信號驗證測量精度。

噪聲處理:通過平均采樣降低隨機噪聲,提高測量穩定性。

五、常見問題處理

1. 波形漂移:檢查接地線連接是否穩固,或調整觸發靈敏度。

2. 讀數異常:確認探頭衰減比設置是否正確,或重新校準探頭。

羅德與施瓦茨示波器R&S?RTO64測量直流電壓教程   (圖2)

羅德與施瓦茨R&S?RTO64示波器憑借高精度與多功能性,能高效完成直流電壓測量。操作時需嚴格遵循連接規范,合理設置參數,并注意環境干擾因素。掌握上述步驟與技巧,您將能準確獲取待測電路的直流電壓數據,為電路設計與調試提供可靠依據。
