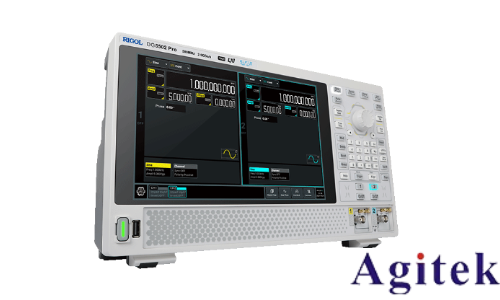

在現代通信系統研發與測試中，信號發生器作為核心設備，承擔著信號模擬、協議仿真和性能驗證的關鍵任務。普源DG5251函數/任意波形發生器憑借其高精度輸出、豐富的調制功能和靈活的掃頻特性，為模擬通信系統的設計與驗證提供了強大支持。本文通過具體應用案例，探討該設備在通信領域的技術價值與實踐意義。

1. 通信調制信號生成與解調測試

通信系統對信號調制精度要求極高，DG5251支持AM、FM、PM、ASK、FSK、PSK等十余種調制類型，并具備高達50MHz的任意波形生成能力。例如，在測試調頻收音機接收機時，工程師可通過設置FM調制參數（如頻偏、調制頻率），生成符合標準的調頻信號。結合示波器觀測接收機輸出波形，可直觀評估解調器的靈敏度和失真度。此外，設備支持IQ矢量調制，用戶可自定義基帶信號進行數字通信系統仿真，如生成QPSK調制信號測試衛星通信模塊性能，大幅提升研發效率。

2. 頻率響應特性分析與優化

通信鏈路中的濾波器、放大器等組件需確保在特定頻段內保持平坦響應。DG5251的掃頻功能支持線性和對數模式，頻率范圍覆蓋1Hz至250MHz，配合高精度輸出（±1%幅度誤差），可精準測試器件頻率特性。以窄帶濾波器測試為例，通過設置線性掃頻（1kHz至10MHz），實時監測輸出信號幅度變化，工程師能快速定位通帶邊緣頻率及插入損耗。該功能亦適用于天線阻抗匹配調試，為系統優化提供數據支撐。

3. 干擾模擬與抗擾度測試

在通信設備抗干擾能力評估中，模擬復雜電磁環境至關重要。DG5251支持跳頻信號輸出（間隔低至80ns），可生成動態頻率跳變的通信信號，配合脈沖調制模擬突發干擾。例如，針對軍用通信電臺測試，通過預設4096個跳頻頻點及隨機跳頻模式，結合噪聲發生器疊加寬帶干擾，可驗證設備在極端條件下的通信穩定性。此外，設備支持多通道同步輸出，可同步生成干擾信號與標準信號，實現更真實的測試場景。

4. 教育與科研中的通信原理可視化

在通信工程教學中，抽象的調制理論需通過實驗直觀展示。DG5251的14種標準波形（如鋸齒波、洛倫茲波）與128Mpts長任意波輸出，可模擬各類通信信號波形。例如，通過生成AM調制波形并實時顯示包絡變化，學生能直觀理解調制深度對信號傳輸?shù)挠绊憽ＴO(shè)備配備的4.3英寸觸摸屏與內置幫助系統，降低了操作門檻，使復雜的通信實驗變得易于實施。配合遠程控制接口，教師可批量管理實驗室設備，提升教學效率。

普源DG5251信號發生器通過其多功能集成與高性能參數，為模擬通信系統的測試、研發與教學提供了全面的解決方案。從基礎調制信號生成到復雜干擾模擬，其靈活的配置能力與穩定輸出性能，助力工程師突破技術瓶頸，加速通信技術創新。未來，隨著5G、衛星通信等領域的快速發展，該設備在通信系統驗證中的應用前景將更加廣闊。
