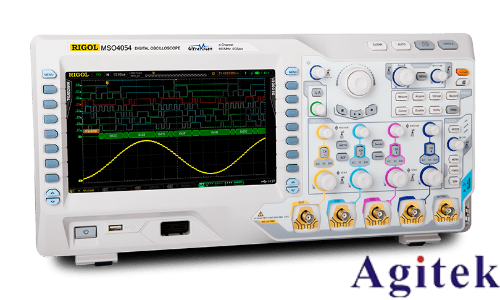

在電子信號測量中，抖動是指信號在時間軸上的隨機偏差，常見于時鐘信號、數據傳輸?shù)阮I域。普源示波器DHO4804憑借其高精度與多功能性，成為測量抖動的重要工具。本文結合設備特性與實操經驗，系統闡述使用DHO4804進行抖動測量的完整流程及關鍵注意事項。

一、抖動測量的基本原理與意義

抖動通常分為周期抖動（Period Jitter）和相位抖動（Phase Jitter），前者指信號周期的隨機變化，后者指信號相位相對于理想位置的偏差。示波器通過采集信號的時間間隔或相位差，結合統計分析功能，可量化抖動幅度。在高速通信、精密時鐘等領域，抖動測量直接關乎系統穩定性與數據傳輸質量。

二、測量前的準備工作

1. 環境優化

避免電磁干擾：將示波器遠離大功率設備（如電機、無線基站），使用屏蔽線纜連接信號源。

溫度控制：確保實驗室溫度穩定在20-25℃，避免因熱漂移導致示波器內部電路性能變化（參考網頁1）。

2. 信號源與連接配置

選用低噪聲信號源：優先使用具有高穩定性的函數發生器或時鐘源，輸出阻抗匹配DHO4804輸入阻抗（典型50Ω）。

探頭選擇：使用帶寬匹配的探頭（如DHO4804標配的1GHz探頭），避免因探頭帶寬不足引入測量誤差。

三、具體測量步驟

1. 連接與初始化

斷電狀態下連接信號源至示波器輸入通道（CH1或CH2），確保探頭補償校準完成。

開機后等待自檢結束，進入主界面。

2. 垂直與水平參數設置

垂直（Vertical）：根據信號幅度調整增益（如1V/div），使波形占據屏幕80%高度；開啟DC耦合模式以捕捉信號直流分量。

水平（Horizontal）：設置時間基準（如10ns/div），確保至少顯示5個信號周期；啟用邊沿觸發（Edge Trigger），選擇上升沿或下降沿觸發模式。

3. 抖動測量模式激活

在菜單欄選擇“測量”（Measure）→“抖動分析”（Jitter Analysis），DHO4804支持TIE（Time Interval Error）、PK-PK抖動等多種算法。

設置測量窗口：通過光標定位分析區域，排除異常數據段（如信號跳變邊緣）。

4. 數據分析與記錄

查看統計結果：示波器將顯示抖動均方根值（RMS）、峰峰值（PK-PK）、直方圖分布等。

導出數據：通過USB接口或示波器內置存儲功能保存測量結果，便于后續離線分析。

四、常見問題與優化策略

1. 波形抖動過大

檢查探頭接地：確保探頭地線接觸良好，避免地線過長引入感應噪聲。

調整帶寬限制：若信號高頻成分對抖動影響較小，可適當降低示波器帶寬（如從1GHz降至500MHz）濾除干擾。

2. 觸發不穩定

調整觸發電平：微調觸發閾值，使波形穩定顯示；啟用“觸發延遲”（Trigger Delay）功能捕捉特定時間窗口內的抖動。

3. 環境干擾排查

使用示波器的頻譜分析功能（FFT），識別外部干擾頻率（如50Hz工頻干擾），通過屏蔽或濾波消除。

普源示波器DHO4804通過結合高精度采集與專用抖動分析算法，為工程師提供了便捷的抖動測量解決方案。在實際操作中，需從信號源、連接環境到示波器參數設置全面優化，方能獲取準確數據。隨著5G通信、自動駕駛等領域?qū)π盘柾暾砸蟮奶嵘?，掌握抖動測量技術將成為電子工程師的核心技能之一。
