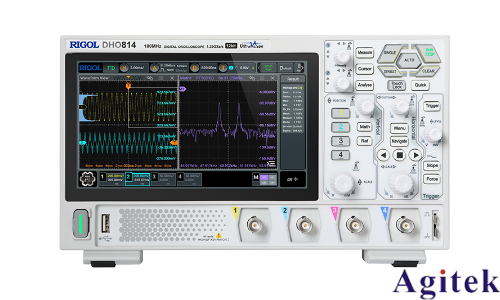

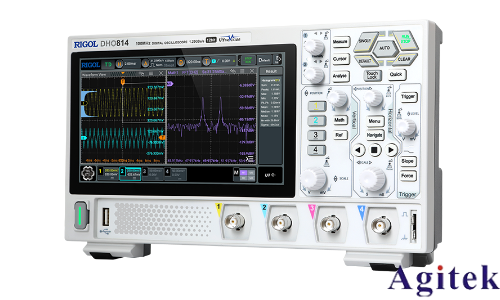

在電子測量領域，示波器作為信號分析的核心工具，其輸入阻抗的合理設置直接影響測量結果的準確性。普源DHO824示波器憑借其高精度與多功能性，成為工程師調試復雜電路的首選設備。本文將深入解析該型號示波器的輸入阻抗設置方法、應用場景及注意事項，幫助用戶在高頻信號測量與精密電路調試中實現**性能。

一、輸入阻抗的基本概念與設置邏輯

示波器的輸入阻抗通常分為高阻抗（1 MΩ）與低阻抗（50 Ω）兩種模式，其選擇邏輯需基于被測信號源特性：

1. 高阻抗模式（1 MΩ）：適用于低頻信號及高阻抗源測量。該模式可最大限度減少示波器對被測電路的影響，適用于電壓信號采集，如傳感器輸出、直流電壓監測等場景。此時輸入阻抗與探頭分壓系數共同決定測量精度。

2. 低阻抗模式（50 Ω）：專用于射頻（RF）信號與高速數字信號測量。50 Ω匹配阻抗可有效降低信號反射，確保高頻信號的完整性，廣泛應用于通信系統調試、射頻電路測試等領域。需配合50 Ω同軸電纜使用，避免阻抗不匹配引發的波形失真。

二、精準設置輸入阻抗的實戰步驟

普源DHO824示波器輸入阻抗調節操作簡便，具體流程如下：

1. 進入通道配置界面：按下"Menu"鍵，通過方向鍵選擇"Channel"菜單，進入目標通道（CH1/CH2）設置。

2. 選擇阻抗模式：在通道參數列表中找到"Input Impedance"選項，通過旋鈕或觸摸屏切換至1 MΩ或50 Ω。注意切換時需斷開探頭與信號源連接，避免瞬態信號沖擊。

3. 驗證匹配狀態：?jiǎn)⒂檬静ㄆ鞯?quot;阻抗匹配檢測"功能（部分高端型號支持），通過波形顯示確認信號反射系數是否達標。若存在明顯過沖或振鈴，需檢查連接線阻抗一致性。

三、高頻測量中的阻抗優化策略

在GHz頻段信號測量中，輸入阻抗設置需結合以下技巧：

探頭補償校準：使用DHO824內置的探頭校準功能，通過方波信號源調整探頭電容，確保10:1衰減探頭在50 Ω模式下的幅頻響應平坦度。

差分測量模式：針對高速差分信號（如LVDS），啟用示波器的差分輸入模式，并配置50 Ω差分探頭，避免共模噪聲干擾。

時間窗口優化：在捕獲瞬態信號時，將輸入阻抗切換至50 Ω并配合示波器的"高頻增強"濾波功能（帶寬限制至示波器最大采樣率），抑制高頻雜散信號。

四、常見問題與解決方案

1. 阻抗切換后波形畸變：檢查探頭接地線是否過長（應≤10cm），或使用SMA轉接頭縮短連接路徑。

2. 高頻信號幅值衰減：確認示波器帶寬設置是否高于信號頻率（如測量1 GHz信號需開啟350 MHz以上帶寬），并調整V/div至合適量程。

3. 反射損耗超標：在50 Ω模式下，若RL≤-20dB，需更換低損耗同軸電纜（典型值≤0.2dB/m）。

通過科學設置輸入阻抗并掌握高頻優化技巧，普源DHO824示波器可實現從直流到GHz頻段的精準測量。工程師需根據信號類型靈活選擇阻抗模式，配合探頭校準與連接優化，方能在復雜電路調試中獲取真實可靠的波形數據。
