研究背景

在數字化轉型與智能化升級的浪潮中，傳感器作為連接物理世界與數字世界的核心元件，其性能與可靠性直接決定了整個系統的智能化水平。

多重角色

工業革命的”電子皮膚“：傳感器采用柔性壓電材料，使機器人具備材質識別能力，在更多分揀場景中效率大大提升；

自動駕駛的“虛擬感官”：激光雷達云數據與高精地圖融合，使車輛定位精度達到厘米級；飛行器的“神經末梢”：在極端環境中精準感知每一絲參數波動，為飛行安全構筑起無形的防護網。

客戶情況

有一家專注于安防、智能物聯的科技公司，目前需要對產品上的壓電器件和各種傳感器進行性能測試。

測試要求

1、測試頻率范圍：10Hz-30MHz

2、測試諧振點Fs和反諧振點Fp；

3、通過等效電路分析功能測出靜態電容 C0、動態電容 C1、動態電阻R1、動態電感 L1和導納圓。

解決方案

在安防監控領域，傳感器作為系統的“感知觸角”，通過實時采集環境與目標信息，為風險預警、行為分析和應急響應提供關鍵數據支撐。

為保證測試數據精確度，推薦TH2851系列精密阻抗分析儀+定制上位機軟件。

TH2851系列是常州同惠電子采用當前國際先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器，基于Windows10操作系統，實現了全電腦化操作界面，讓測試更智能、更簡便。

測試頻率：10Hz-130MHz，基本阻抗精度：0.08%，最快測試速度高達2.5ms，具備點測、列表掃描、圖形掃描、等效電路、晶體振蕩器分析五種測試方式。

1、晶體振蕩器分析在安防監控中，對傳感器進行Fs 和 Fp 測試，本質是確保傳感器的頻率響應特性與目標信號高度匹配，同時抑制環境干擾。

TH2851系列可針對晶體振蕩器進行測量與性能分析，計算并確定其諧振頻率、反諧振頻率及品質因數等關鍵參數，提供準確可靠的數據，從而提高整個安防系統的穩定性和可靠性。

2、 等效電路分析測試等效電路參數C0是靜態電容、C1是動態電容、R1是動態電阻、L1是動態電感。在安防監控中，精確測量這些參數，可以從源頭大大減少因匹配異常導致的漏報 / 誤報。

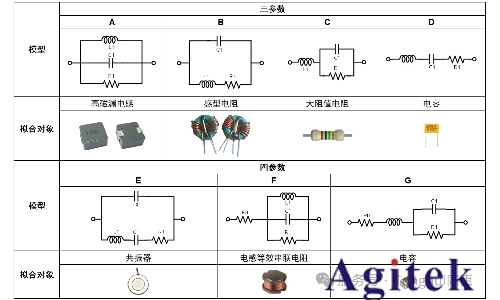

在實際應用中，TH2851系列支持將各類器件等效為阻抗模型，提供三參數四種、四參數三種共 7 種基礎電路模型，通過等效電路分析功能實現精準建模，靈活適配不同器件的阻抗特性分析需求。

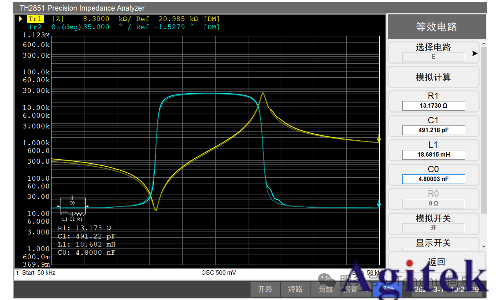

TH2851系列支持兩種器件特性分析模式：既可將仿真計算的等效電路參數生成的阻抗擬合曲線與實際測量曲線進行對比，也能根據用戶輸入參數按所選模型完成擬合。分析得到的等效電路模型可直接導出為 TXT 文檔，方便用戶存儲及后續使用。

3、導納圓分析測試

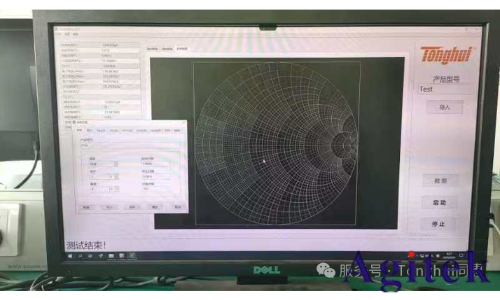

導納圓分析測試通過測量電感器在不同頻率下的導納特性，從而全面評估電感器的性能。導納圓圖作為一種圖形化表示方法，可以直觀地展示電感器在復平面上的導納軌跡，從而幫助工程師深入了解電感器的電氣特性。

經多輪技術論證，開發團隊由資深工程師牽頭完成定制化上位機開發，成功通過客戶驗收測試。

經驗與總結

在安防監控設備中，傳感器是實現環境感知、風險預警與安全防護的核心 “神經單元”，其性能直接決定系統能否精準識別威脅、穩定運行。未來，同惠將持續深耕精密測量領域，以創新測試解決方案賦能傳感器全生命周期。
